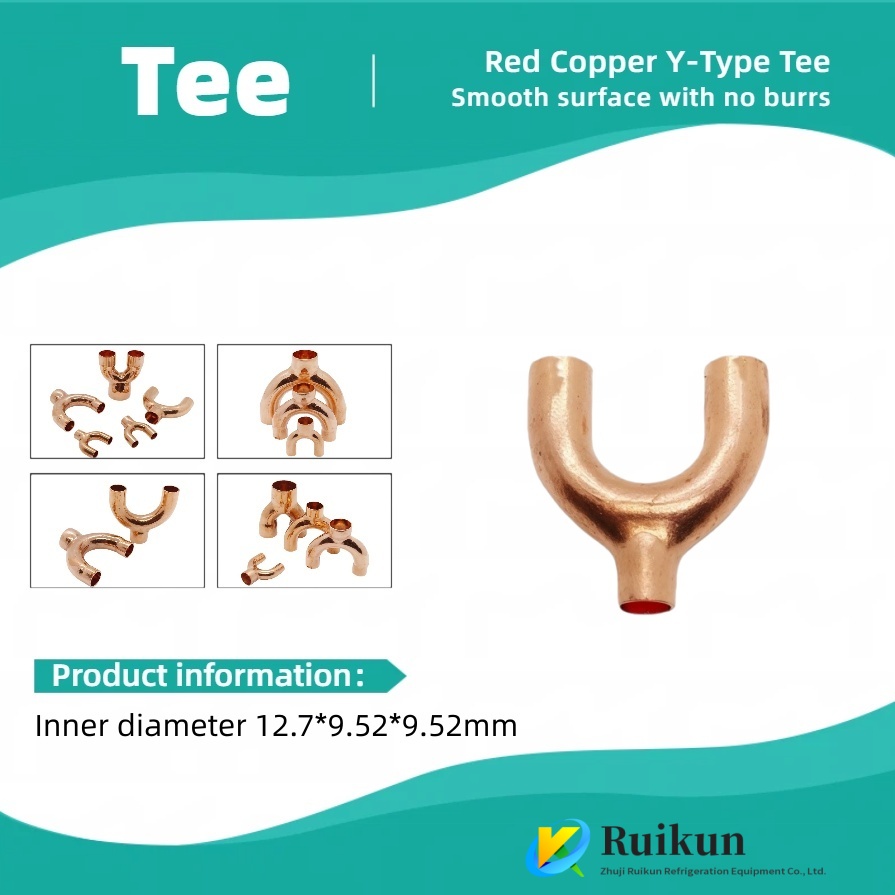

مفصل Y-Tee مسی با فشار بالا

اتصال مسی پرفشار Y-tee از مس UNS C12200 با فسفر اکسید زدایی شده با آهنگری ضخیم ساخته شده است، به ویژه برای سیستم های خط لوله با فشار بالا طراحی شده است که می تواند فشار کاری 2.5 مگا پاسکال را تحمل کند و برای سناریوهای فشار بالا مانند سیستم های تبرید صنعتی و سیستم های هیدرولیک قابل استفاده است. زاویه بین لوله انشعاب نوع Y و لوله اصلی 45 درجه است که مسیر انحراف متوسط ​​را بهینه می کند، از دست دادن مقاومت موضعی را کاهش می دهد و توزیع میدان جریان یکنواخت را کاهش می دهد. انتهای سوکت از طراحی شیار مهر و موم دوتایی استفاده می‌کند، که ساختار آب‌بندی مضاعف را در حین جوشکاری تشکیل می‌دهد، با نرخ نشتی کمتر از 5×10-10Pa·m3/s. اتصالات به طور یکپارچه با محلول تیمار شده، با سختی به HV80-100 و خواص مکانیکی پایدار می رسد. به عنوان یک اتصالات مسی جوش داده شده، عمق درج آن استاندارد، سازگار با لوله‌های مسی Φ19-Φ45 میلی‌متر است و فرآیند جوشکاری قوس آرگون در حین نصب، با کیفیت جوش قابل اعتماد استفاده می‌شود. این محصول با استانداردهای اتصالات فشار بالا ANSI/ASME B16.22 مطابقت دارد و برای نصب و شناسایی آسان، علائم درجه فشار بر روی سطح حک شده است. پس از استفاده طولانی مدت از مقاومت بسیار خوبی در برابر خستگی برخوردار است و می تواند بیش از 100000 نوسانات فشار را تحمل کند و عملکرد ایمن سیستم های خط لوله فشار بالا را تضمین می کند.
